Prometheus监控网络设备结合Grafana展示（三）

上篇主要记录搭建过程，此篇主要记录一些配置文件的修改。

修改snmp_exporter配置文件

需要修改的是/opt/snmp_exporter/snmp.yml，snmp.yml文件中有一些常用OID，修改这个配置文件总共有两种方法，一种是使用GO语言自己编译，一种是直接修改自带的snmp.yml。

使用GO语言编译

• 由于有一些软件Linux官方源没有，所以需要安装一下epel源。

yum -y install epel-release

• 安装编译需要的软件包

yum -y install git gcc gcc-c++ make net-snmp net-snmp-utils net-snmp-libs net-snmp-devel go p7zip p7zip-plugins

• 克隆snmp_exporter源码到本地

git clone https://github.com/prometheus/snmp_exporter.git

• build generator

go get github.com/prometheus/snmp_exporter/generator
cd snmp_exporter/genrator
go build

• 此步骤需要注意的是，是否需要默认编译还是自定义编译，默认编译需要执行以下命令：

make mibs
export MIBDIRS=mibs
./generator generate

• 执行完后在当前目录会出现snmp.yml文件。如果自定义编译需要去下载一些mib库，我这里以Juniper为例。首先需要将下载的mib文件上传到snmp_exporter/generator/目录下。

unzip juniper-mibs-15.1R7.8.zip # 解压缩zip包
mv juniper-mibs-15.1R7.8 juniper # 重命名文件夹

• 修改配置文件generator.yml，这里建议备份下源文件。

mv generator.yml generator.yml.bak
vim generator.yml # 新建一个配置文件，并添加下面内容

+ modules:
+  juniper: #此名称为自定义
+    walk:
+      - 1.3.6.1.4.1.2636.3.39
+      - 1.3.6.1.4.1.2636.3.13
+    version: 2 # snmp版本
+    auth:
+      community: public # 团体字

• 然后重复上面命令

export MIBDIRS=juniper:/usr/share/snmp/mibs
./generator generate

• 生成的snmp.yml，移动到/opt/snmp_exporter/目录下并重启服务。

mv snmp.yml /opt/snmp_exporter/
systemctl restart snmp_exporter

直接修改默认的snmp.yml

• 在配置文件中添加想监控的一些数据的OID。vim /opt/snmp_exporter/snmp.yml。

if_mib:
+  auth:
+    community: public
  walk:
  - 1.3.6.1.2.1.2
  - 1.3.6.1.2.1.31.1.1
+  - 1.3.6.1.4.1.2636.3.39.1.12
+  - 1.3.6.1.4.1.2636.3.1
  get:
  - 1.3.6.1.2.1.1.3.0
  metrics:
+  - name: jnxAvailableSession
+    oid: 1.3.6.1.4.1.2636.3.39.1.12.1.1.1.7
+    type: gauge
+    help: Juniper_SRX_MonitoringMaxFlowSession
+  - name: FlowSessionsCount
+    oid: 1.3.6.1.4.1.2636.3.39.1.12.1.1.1.6.0
+    type: gauge
+    help: Current number of Flow sessions
+  - name: jnxJsSPUMonitoringMemoryUsage
+    oid: 1.3.6.1.4.1.2636.3.39.1.12.1.1.1.5.0
+    type: gauge
+    help: Current memory usage of SPU(CPU) in percentage.
+  - name: jnxJsSPUMonitoringCPUUsage
+    oid: 1.3.6.1.4.1.2636.3.1.13.1.8.9.1.0.0
+    type: gauge
+    help: Current Services Processing Unit's -SPU (CPU) Utilization in percentage.
+  - name: jnxOperatingTemp
+    oid: 1.3.6.1.4.1.2636.3.1.13.1.7.9.1.0
+    type: gauge
+    help: The temperature in Celsius (degrees C) of this subject. Zero if unavailable or inapplicable
+  - name: jnxOperatingMemoryRE1
+    oid: 1.3.6.1.4.1.2636.3.1.13.1.15.9.2.0.0
+    type: gauge
+    help: The installed memory size in Megabytes of this subject. Zero if unavailable or inapplicable.
+  - name: jnxOperatingMemoryRE0
+    oid: 1.3.6.1.4.1.2636.3.1.13.1.15.9.1.0.0
+    type: gauge
+    help: The installed memory size in Megabytes of this subject. Zero if unavailable or inapplicable.
  - name: sysUpTime
    oid: 1.3.6.1.2.1.1.3
    type: gauge
    help: The time (in hundredths of a second) since the network management portion
      of the system was last re-initialized. - 1.3.6.1.2.1.1.3

• 编辑完之后，一样需要重启服务生效。

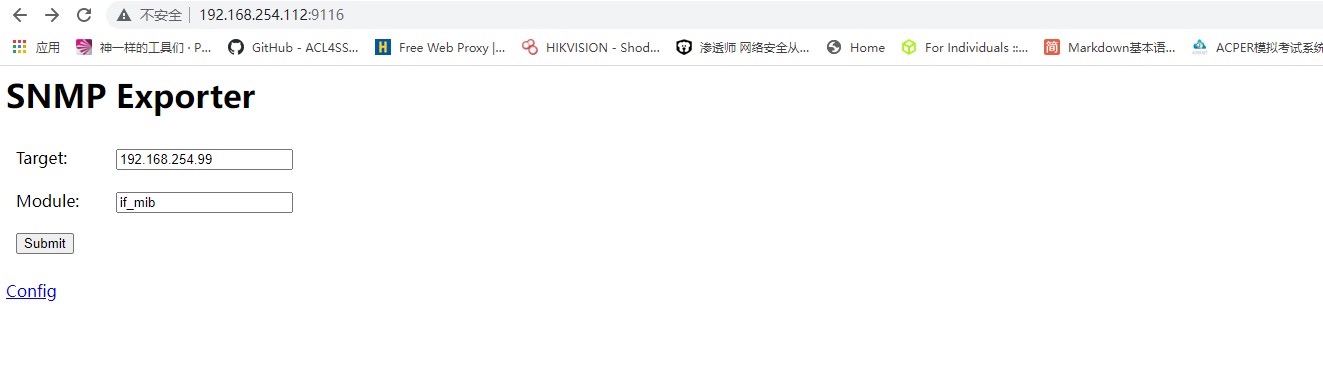

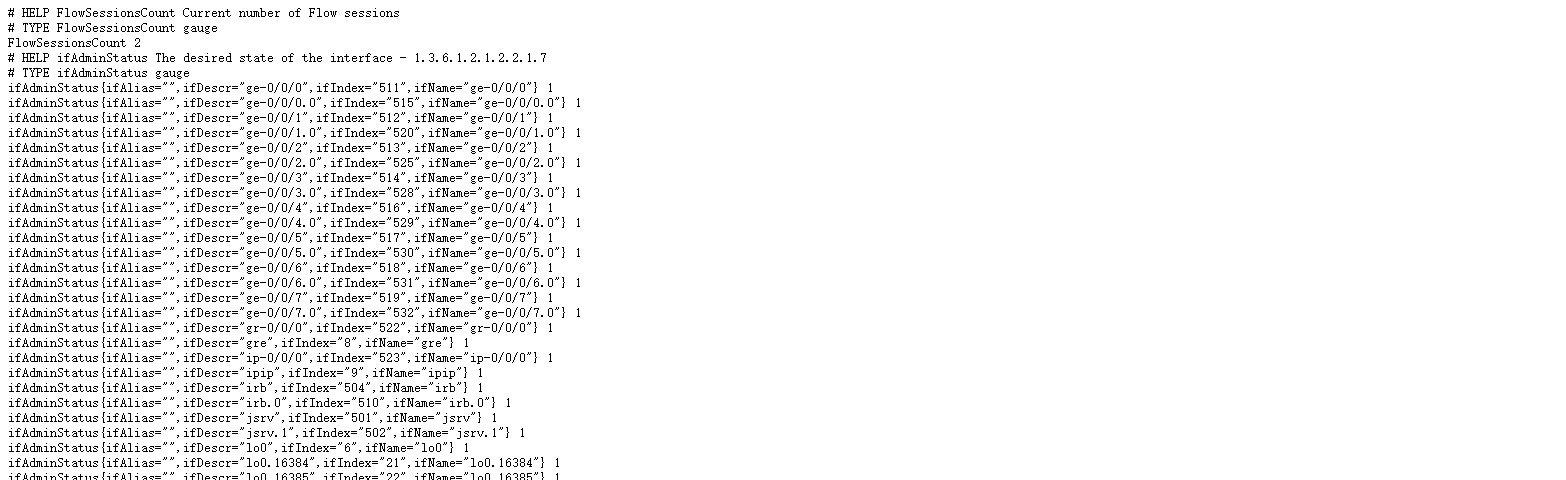

• 访问snmp_exporter服务的web页面，监测配置是否生效。

• target为监控对象的IP地址

• 至此snmp_exporter服务配置基本已经结束。

修改Prometheus配置文件

• 配置文件比较简单，就是添加节点信息，vim /etc/opt/prometheus/prometheus.yml

# my global config
global:
  scrape_interval: 15s # Set the scrape interval to every 15 seconds. Default is every 1 minute.
  evaluation_interval: 15s # Evaluate rules every 15 seconds. The default is every 1 minute.
  # scrape_timeout is set to the global default (10s).

# Alertmanager configuration
alerting:
  alertmanagers:
    - static_configs:
        - targets:
          # - alertmanager:9093

# Load rules once and periodically evaluate them according to the global 'evaluation_interval'.
rule_files:
  # - "first_rules.yml"
  # - "second_rules.yml"

# A scrape configuration containing exactly one endpoint to scrape:
# Here it's Prometheus itself.
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: "prometheus"

    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.

    static_configs:
      - targets: ["localhost:9090"]
+  - job_name: 'test_juniper'
+    static_configs:
+      - targets: ['192.168.254.99']
+    metrics_path: /snmp
+    params:
+      module: [if_mib]
+    relabel_configs:
+      - source_labels: [__address__]
+        target_label: __param_target
+      - source_labels: [__param_target]
+        target_label: instance
+      - target_label: __address__
+        replacement: 192.168.254.112:9116

• job_name：作业名称
• scrape_interval：间隔
• targets：监控的目标机器
• 检查配置文件是否通过

./prometheus --config.file=prometheus.yml

• 重启prometheus服务

systemctl restart prometheus

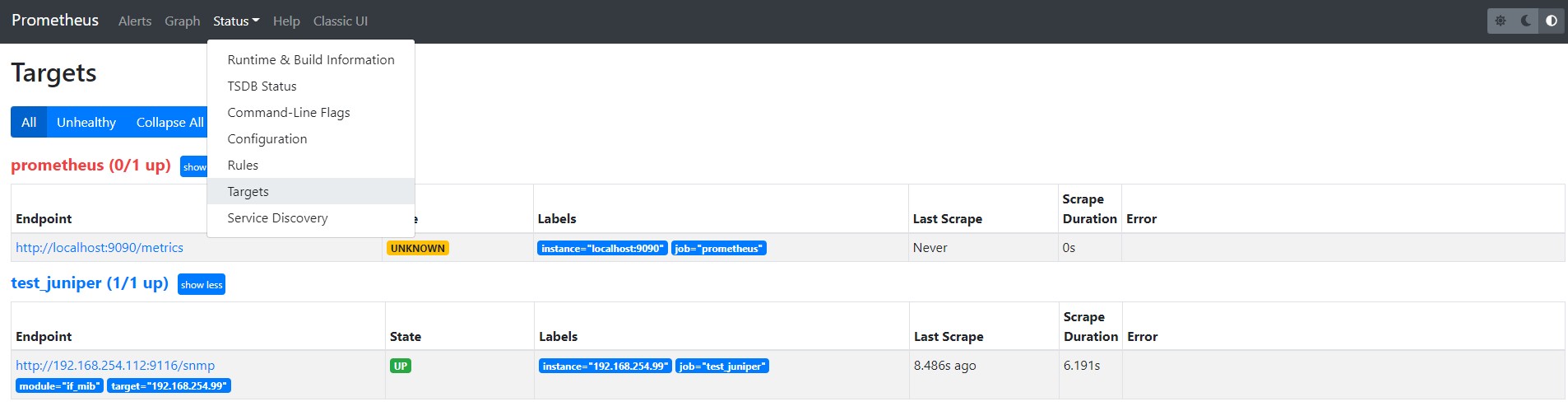

• 查看web页面监控是否有监控数据。prometheus监听接口为9090。

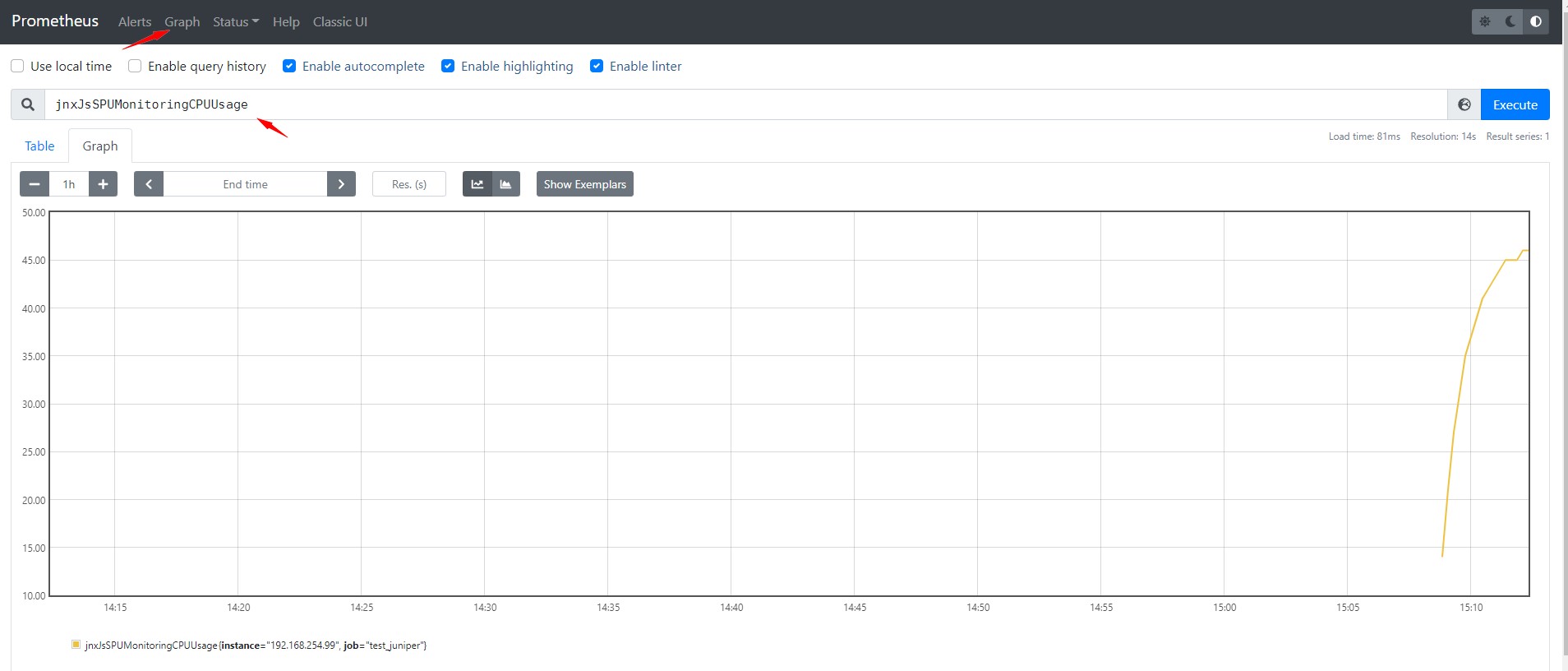

• 检查是否有图形化数据。
